Apa itu Ketukan Utas?

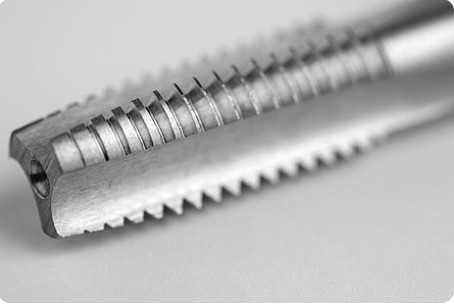

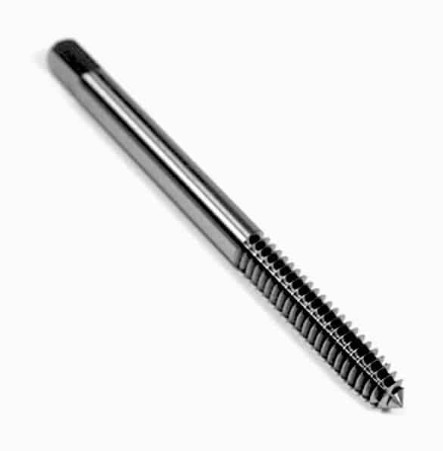

A ketuk benang adalah alat pemotong khusus yang dirancang untuk membuat ulir internal di dalam lubang yang telah dibor sebelumnya. Berfungsi dengan membuang material (memotong keran) atau memindahkan material (membentuk keran) untuk menghasilkan alur heliks yang menampung sekrup, baut, dan pengencang berulir lainnya. Keran ulir sangat penting dalam industri manufaktur, otomotif, dirgantara, dan perpipaan yang memerlukan pemasangan ulir internal yang presisi untuk perakitan dan pengikatan mekanis.
Keran ulir biasanya dibuat dari baja krom yang diperkeras, baja berkecepatan tinggi (HSS), atau karbida padat untuk menahan gaya pemotongan dan gesekan yang dihasilkan selama proses penyadapan. Alat ini dilengkapi dengan seruling memanjang yang menyediakan tepian tajam dan saluran untuk evakuasi serpihan, serta ujung dengan talang yang memandu keran ke dalam lubang.
Fungsi Utama dari Tap Thread
Pembuatan Thread Internal
Fungsi utama keran ulir adalah untuk memotong atau membentuk ulir internal pada lubang. Tidak seperti alat penguliran eksternal (cetakan), keran bekerja dari bagian dalam permukaan silinder, menciptakan komponen betina dari sambungan berulir. Hal ini memungkinkan pemasangan baut, sekrup, dan stud dengan aman ke benda kerja logam, plastik, atau komposit.
Perbaikan dan Pemulihan Benang
Keran memiliki fungsi penting dalam memperbaiki ulir internal yang rusak atau terkelupas. Dengan memotong ulang profil ulir, keran dapat mengembalikan ulir yang aus ke spesifikasi aslinya, sehingga menyelamatkan komponen bernilai tinggi dari kerusakan. Hal ini sangat penting dalam perbaikan mesin, pemeliharaan mesin, dan aplikasi ruang angkasa, dimana biaya penggantian komponen cukup besar.
Manajemen dan Evakuasi Chip
Geometri keran yang berbeda dirancang untuk mengelola chip secara efektif. Keran titik spiral mendorong chip ke depan (ideal untuk lubang tembus), sedangkan keran seruling spiral menarik chip ke belakang (penting untuk lubang buta). Fungsi evakuasi chip ini mencegah kerusakan alat dan memastikan kualitas benang.
Cara Menggunakan Tap Thread untuk Perhitungan Thread
Ketuk Perhitungan Ukuran Bor
Sebelum mengetuk, Anda harus mengebor lubang pilot dengan diameter yang benar. Ukuran bor keran dihitung untuk mencapai kira-kira 65–75% keterlibatan utas , yang memberikan keseimbangan kekuatan-terhadap-torsi yang optimal. Lubang bor saja berukuran 0,2 mm dapat meningkatkan torsi penyadapan sebesar 15–25% , secara signifikan meningkatkan risiko kerusakan.
Perhitungan RPM dan Feed Rate

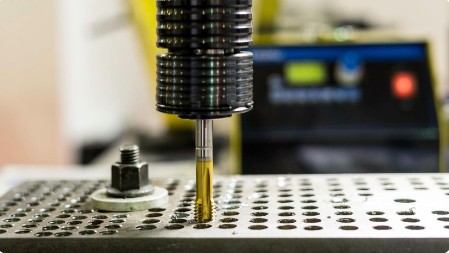

Untuk penyadapan CNC, kecepatan spindel (RPM) dihitung menggunakan rumus: RPM = (Kecepatan Potong × 1000) / (π × Diameter Keran) . Kecepatan pengumpanan harus benar-benar sesuai dengan jarak ulir—ketidaksesuaian apa pun akan menyebabkan tersangkutnya ulir atau putusnya keran. Misalnya, keran M6×1.0 memerlukan pengumpanan tepat 1,0 mm per putaran.
Perhitungan Kedalaman untuk Lubang Buta
Saat mengetuk lubang buta, hitung kedalaman bor yang akan disediakan Jarak bebas 3–5 nada melampaui kedalaman benang yang dibutuhkan. Hal ini mencegah keran menyentuh dasar lubang, yang menyebabkan kerusakan seketika. Untuk ulir M8×1,25 yang memerlukan kedalaman ulir 20 mm, bor hingga kedalaman setidaknya 24–26 mm.

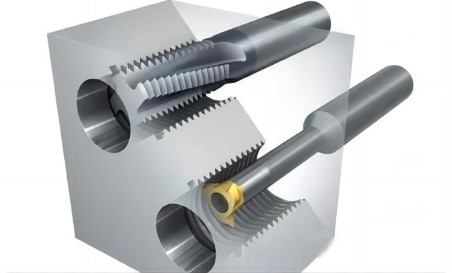

Ketuk Thread vs. Metode Threading Lainnya
Wawasan Utama: Penggilingan benang lebih disukai untuk material yang melebihi 50 HRC atau suku cadang bernilai tinggi karena pemotong frais yang rusak lebih mudah dilepas dibandingkan keran yang rusak. Penawaran penyadapan formulir Umur alat 3× lebih lama daripada memotong keran dari aluminium, namun terbatas pada bahan ≤36 HRC.
Perbedaan Antara Ketukan dan Ketukan Berulir
Istilah-istilah ini sering digunakan secara bergantian, namun ada perbedaan halus:
- "Ketuk" adalah istilah umum untuk alat apa pun yang digunakan untuk membuat ulir internal, termasuk keran tangan, keran mesin, dan keran pembentuk.
- "Ketuk Benang" secara khusus mengacu pada rakitan alat pemotong lengkap dengan geometri ulir, seruling, dan konfigurasi shank tertentu yang dirancang untuk menghasilkan profil ulir standar (misalnya, UNC, UNF, Metrik).
Dalam penggunaan praktis, "ketuk benang" menekankan fungsi alat dalam membuat benang heliks, sedangkan "ketuk" dapat merujuk secara lebih luas ke kategori alat. Kedua istilah tersebut menggambarkan kelompok alat dasar yang sama.
Cara Mencegah Kerusakan Keran
Kerusakan tap merupakan salah satu kegagalan pemesinan yang paling memakan biaya, dan sering kali diperlukan kerusakan tap pada lubang buta Ekstraksi EDM yang mungkin harganya lebih mahal daripada suku cadang itu sendiri. Terapkan strategi yang telah terbukti ini:
Optimalkan Ukuran Lubang Percontohan
Sasaran 75% keterlibatan utas bukannya 100%. Benang penuh hanya menambah kekuatan 5% namun melipatgandakan kebutuhan torsi. Verifikasi ukuran bor saat pengaturan—jangan hanya mengandalkan data program.
Pilih Geometri Ketukan yang Tepat
- Melalui lubang: Gunakan ketukan titik spiral (hidung pistol) yang mendorong chip ke depan
- Lubang buta: Gunakan keran seruling spiral yang menarik chip ke atas
- Lubang dalam (diameter >1,5×): Menerapkan siklus mematuk penyadapan
Kontrol Parameter Pemotongan
Kurangi kecepatan potong sebesar 20–30% untuk baja yang mengeras. Gunakan mode ketukan kaku di CNC untuk menyinkronkan kecepatan spindel dan laju pengumpanan—ketidaksejajaran menyebabkan pembebanan dan patah yang tidak merata.
Pastikan Pelumasan yang Tepat
Cairan pemotongan berbahan dasar minyak dengan aditif tekanan ekstrem mengungguli cairan pendingin yang larut dalam air untuk penyadapan. Untuk baja tahan karat 316L, pelumasan yang tidak memadai menyebabkan pengerasan kerja dan kejang.
Menjaga Kondisi Alat dan Mesin
- Ganti keran secara proaktif berdasarkan batas jumlah utas, bukan menunggu kegagalan
- Pastikan runout spindel adalah ≤0,01mm
- Gunakan penahan keran mengambang untuk mengakomodasi ketidaksejajaran kecil
Apa Itu Lubang Buta, dan Keran Mana yang Harus Digunakan?
Definisi Lubang Buta
A lubang buta adalah lubang yang tidak menembus seluruh benda kerja—bagian bawahnya tertutup. Berbeda dengan lubang tembus, lubang buta memerangkap serpihan di dalamnya, membuat pembuatan benang jauh lebih menantang. Lubang buta biasa terjadi pada blok mesin, manifold hidrolik, dan komponen struktural di mana pengencang tidak boleh menonjol melalui sisi yang berlawanan.
Jenis Keran yang Direkomendasikan untuk Lubang Buta

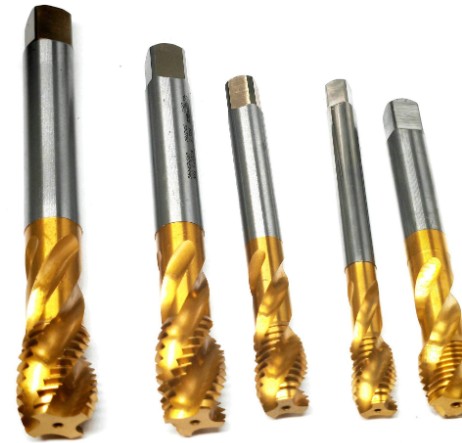

Persyaratan Kritis: Untuk lubang buta, selalu gunakan keran seruling spiral dengan saluran pendingin internal jika memungkinkan. Ini menarik chip ke atas dan keluar dari lubang, mencegah pengepakan di bagian bawah yang menyebabkan kerusakan. Untuk lubang yang lebih dalam dari diameter 1,5×, terapkan peck tapping—majukan 2–3 benang, lalu tarik kembali untuk membersihkan serpihan.
Cara Mempertahankan Keran Benang
Pembersihan dan Penyimpanan
Setelah digunakan, bersihkan keran secara menyeluruh dengan sikat dan pelarut untuk menghilangkan serpihan dan sisa cairan yang terpotong. Simpan keran di kompartemen tersendiri atau wadah pelindung untuk mencegah kerusakan tepi. Jangan sekali-kali membuang keran ke dalam laci perkakas agar dapat bersentuhan dengan perkakas lain.
Inspeksi dan Penajaman
Periksa tepi pemotongan keran di bawah pembesaran terhadap keausan, terkelupas, atau tepian yang menumpuk. Menggiling ulang seruling ketika keausan terdeteksi, tapi jangan pernah menggiling bagian bawah seruling —ini melemahkan alat tersebut. Hapus semua bagian yang aus selama penggilingan ulang untuk mengembalikan geometri yang tepat. Hindari membuat lebar lahan yang terlalu sempit pada saat penajaman ulang.
Perawatan Pelapisan dan Permukaan
Terapkan perawatan permukaan seperti Titanium Nitrida (TiN) atau uap oksida untuk mengurangi gesekan dan memperpanjang umur alat. Pelapis TiCN sangat efektif untuk aplikasi baja tahan karat. Keran yang dilapisi ulang dapat mencapai hasil 2–3× masa pakai alat dari alat yang tidak dilapisi.
Manajemen Kehidupan
Tetapkan batas umur pahat yang telah ditentukan berdasarkan jumlah material dan benang. Misalnya, keran HSS dari aluminium mungkin akan diproses 500–1000 lubang , sedangkan keran yang sama dari baja tahan karat 316L mungkin hanya bertahan lama 50–100 lubang . Ganti keran secara proaktif—keran yang aus akan memotong benang yang terlalu kecil dan memerlukan torsi lebih tinggi, sehingga meningkatkan risiko kerusakan.
FAQ Tentang Keran Utas
Mengapa keran saya terus pecah di lubang buta?
Penyebab paling umum adalah akumulasi chip di dasar lubang . Beralihlah ke keran seruling spiral yang menarik serpihan ke atas, pastikan kedalaman bor Anda memberikan jarak bebas yang memadai (3–5 nada di luar kedalaman ulir), dan pertimbangkan siklus ketukan peck untuk lubang yang dalam.
Dapatkah saya menggunakan keran yang sama untuk penyadapan tangan dan mesin?

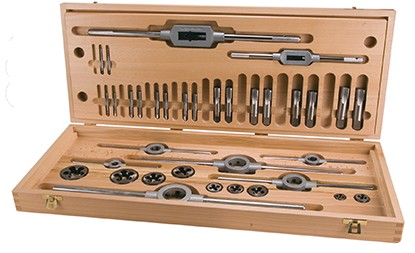

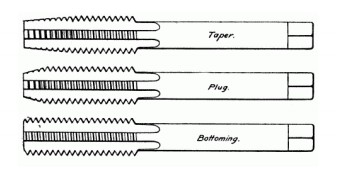

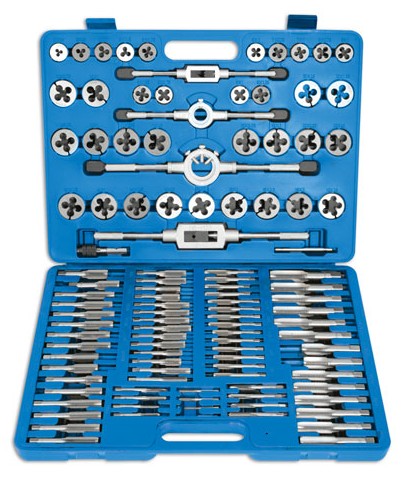

Keran tangan (lancip, sumbat, set bagian bawah) dirancang untuk penggunaan manual dengan kunci pas keran dan memiliki panjang talang khusus untuk pemotongan progresif. Keran mesin dirancang untuk penggunaan CNC/pusat permesinan dengan laju pengumpanan yang tersinkronisasi. Meskipun keran tangan dapat digunakan pada mesin, keran mesin tidak boleh digunakan secara manual karena geometrinya yang agresif.
Apa perbedaan antara memotong dan membentuk keran?
Memotong keran menghilangkan bahan untuk membuat benang dan menghasilkan keripik. Membentuk keran (roll taps) menggantikan material tanpa pembentukan chip, sehingga menghasilkan benang yang lebih kuat dengan permukaan akhir yang lebih baik. Namun, keran pembentuk memerlukan bahan ≤36 HRC dan menghasilkan benang yang sedikit lebih besar, sehingga memerlukan lubang pilot yang lebih besar.
Bagaimana cara menghilangkan keran yang rusak dari lubang?
Metode pelepasannya meliputi: (1) Ekstraktor keran yang mencengkeram betis yang patah, (2) Pemesinan Pelepasan Listrik (EDM) untuk membakar keran, (3) Pengeboran secara hati-hati dengan bor tangan kiri, atau (4) Pelarutan kimiawi untuk bagian bernilai tinggi. Pencegahan selalu lebih hemat biaya—melepaskan keran yang rusak bisa memakan biaya lebih besar daripada biaya benda kerja itu sendiri.
Mengapa benang saya terlalu ketat atau terlalu longgar?
Benang longgar menunjukkan lubang bor yang terlalu besar atau keran yang aus dan memotong terlalu kecil. Benang ketat menyarankan bor yang berukuran terlalu kecil, keran yang aus saat memotong berukuran terlalu kecil (keausan sayap meningkatkan diameter pitch), atau pelumasan yang tidak memadai menyebabkan luka. Selalu verifikasi ukuran bor dan tentukan kelas toleransi (6H untuk metrik, 2B untuk Terpadu) pada gambar.
Berapa kecepatan potong yang harus saya gunakan untuk menyadap?
Kecepatan permukaan tipikal: Aluminium: 15–25 m3/mnt; Baja Karbon: 8–12 m/mnt; Baja Tahan Karat: 4–8 m/mnt; Baja Keras (>45 HRC): 3–5 m/mnt . Jika ragu, mulailah dari yang terendah dan tingkatkan secara bertahap. Kecepatan yang berlebihan menyebabkan pengerasan kerja pada baja tahan karat dan penumpukan panas yang mempercepat keausan.
